Urządzenie samozaciskowe USM-1 / USM-2 to podzespół łącząco-amortyzujący przeznaczony do ochrony pracownika przed upadkiem z wysokości podczas przemieszczania się po drabinach wyposażonych w prowadnice. System współpracuje z drabinami typu DRN-22 (USM-1) oraz DRP-31 (USM-2) i powinien być stosowany z szelkami bezpieczeństwa posiadającymi jednopunktowy zaczep piersiowy oraz pas biodrowy.

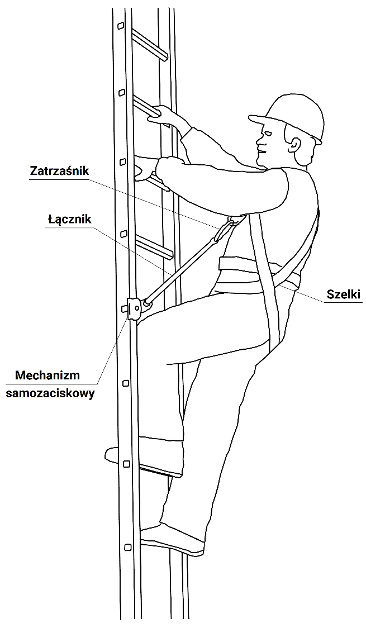

Urządzenie składa się z mechanizmu samozaciskowego z dźwignią i zaciskiem mimośrodowym, łącznika amortyzującego oraz zatrzaśnika łączącego urządzenie z szelkami bezpieczeństwa montera. W trakcie normalnego przemieszczania się mechanizm przesuwa się swobodnie po prowadnicy, natomiast w przypadku nagłego obciążenia natychmiast blokuje ruch, skutecznie zatrzymując upadek i ograniczając działające siły.
Urządzenie samozaciskowe stanowi podzespół łącząco-amortyzujący, służący do ochrony pracownika przed upadkiem z wysokości. Należy je stosować jako wyposażenie pracowników przemieszczających się po drabinach posiadających prowadnice przystosowane do tego urządzenia: drabina przysłupowa typu DRN-22 (urządzenie samozaciskowe typu USM-1), drabina podwieszana typu DRP-31 (urządzenie samozaciskowe typu USM-2).
Urządzenie powinno być używane wraz z szelkami bezpieczeństwa wyposażonymi w jednopunktowy zaczep piersiowy oraz pas biodrowy.
 |
Urządzenie samozaciskowe z amortyzatorem włókienniczym USM-1 jest integralną częścią drabiny DRN-22, natomiast USM-2 jest integralną częścią drabiny DRP-31. Składa się z prowadnicy i mechanizmu samozaciskowego wyposażonego w dźwignię z zaciskiem mimośrodowym i łącznikiem. Łącznik posiada funkcje amortyzowania i jest wyposażony w zatrzaśnik służący do połączenia z szelkami bezpieczeństwa. Mechanizm samozaciskowy może przesuwać się swobodnie po prowadnicy w górę. Podczas ruchu w dół następuje jego samoczynne zablokowanie. Kontynuowanie ruchu w dół jest możliwe po naciśnięciu dźwigni zacisku, co spowoduje zwolnienie nacisku sprężyny i odblokowanie zacisku prowadnicy. |
Urządzenie nie może być użytkowane, jeżeli:
- Łącznik amortyzatora mechanizmu samozaciskowego brał udział w powstrzymywaniu spadania lub stwierdzono uszkodzenie włókien i połączeń warstwy taśmy.
- Zacisk mimośrodowy nie blokuje mechanizmu samozaciskowego na prowadnicy, jeśli prowadnica, prowadniki, części składowe mechanizmu zostały uszkodzone mechanicznie i jest utrudnione swobodne przesuwanie mechanizmu po prowadnicy. Przęsło z uszkodzoną prowadnicą wymienić należy na nowe, a mechanizm samozaciskowy oddać do naprawy lub wymiany przez producenta.
- Stwierdzono uszkodzenia mechaniczne lub chemiczne elementów amortyzatora, zmianę barwy, uszkodzenia termiczne na skutek działania otwartego ognia lub wysokiej temperatury.
- Stwierdzono uszkodzenia mechaniczne (wgniecenie, złamanie, pęknięcie) elementów metalowych.
UWAGA! Po upływie 5 lat od daty pierwszego wydania do użytkowania należy dokonać przeglądu technicznego urządzenia. Urządzenie samozaciskowe należy wycofać z eksploatacji bądź oddać producentowi w celu wymiany łącznika.
| Typ | Nr katalogowy |
| USM-2 (do drabiny DRP-31) | 061 003 |
| USM-1 (do drabiny DRN-22) | 060 790 |
