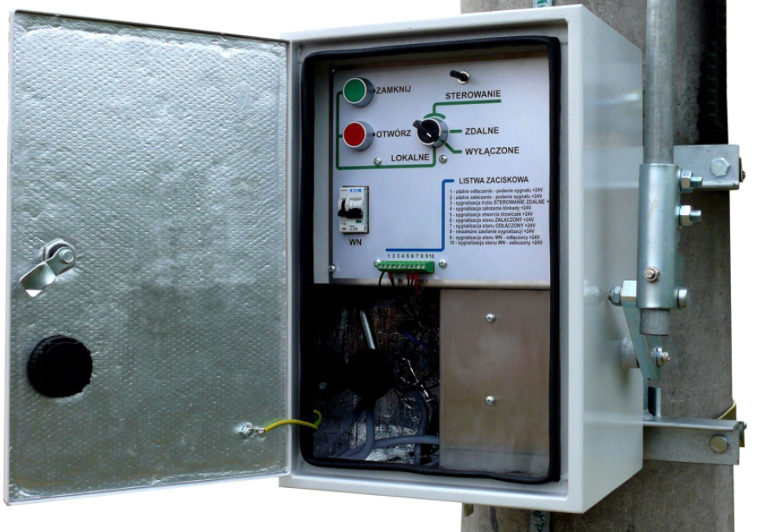

Napęd typu NIEN-1.2 jest kolejnym etapem modernizacji napędów elektromechanicznych. W proponowanym rozwiązaniu zastosowano w module informacyjno-sterowniczym napędu nowe rodzaje przycisków sterujących, przełączników, zacisków przyłączeniowych, czujników położenia dźwigni napędu i drzwiczek. W podzespole wykonawczym napędu elektromechanicznego zastosowano nową, cichobieżną oraz precyzyjną przekładnię mechaniczną ze specjalnym silnikiem DC typu ECM 350/063 o mocy znamionowej 350W oraz czujniki indukcyjne położenia wału wyjściowego przekładni. Napęd wyposażony jest w blokadę mechaniczną i elektryczną uniemożliwiającą uruchomienie napędu przy wykonywaniu różnych czynności operacyjnych na liniach i urządzeniach SN. Napęd jest przystosowany do montażu na różnych słupach linii napowietrznych SN. Jest dostarczony z konstrukcją mocującą do słupów. Elektromechaniczne napędy typu NIEN-1.2 mogą współpracować ze wszystkimi dostępnymi sterownikami teleinformatycznymi i radiowymi w sieciach GSM/GPRS, Tetra i innych.
Napęd NIEN-1.2 jest przystosowany do pracy w cyklu zamknij, otwórz (C-O) łączników napowietrznych średniego napięcia (odłączników, rozłączników, wyłączników) np. SRN-24, SRNkp-24/400 produkcji IEN-PIB Oddział Białystok i innych. Zastosowany w napędzie moduł informacyjno-sterowniczy umożliwia uruchamianie napędu lokalnie z poziomu szafy napędu oraz zdalnie drogą radiową lub teleinformatyczną za pomocą specjalnego sterownika obiektowego z akumulatorami podłączonego do napędu NIEN-1.2. Do celów montażowo-serwisowych służy napęd ręczny korbowy. Zainstalowany moduł realizuje funkcje informacyjne stanu napędu i łącznika do sterownika oraz funkcje sterowniczo-wykonawcze pochodzące ze sterownika.
| Parametry techniczne | |
| Napięcie zasilania | 24V DC (z akumulatorów sterownika obiektowego) |
|
Prąd znamionowy silnika |
21A S1 / 29A S2 |
|
Moc znamionowa silnika |
350W S1 / 500W S2 |
|
Moment znamionowy silnika |
1,12Nm S1 / 1,57Nm S2 |
|
Czas cyklu otwierania - O |
0,5 s |
|
Czas cyklu zamykania - C |
0,5 s |
|
Skok cięgna |
160 mm |
|
Masa napędu |
16 kg |
|
Wymiary gabarytowe |
450 x 305 x 260 mm |
|
Trwałość mechaniczna |
5000 cykli C-O |
|
Klasa napędu |
M2 |
|
Stopień ochrony obudowy |
IP44, IK10 |
 |
1 - obudowa 2 - elementy mocowania do słupa 3 - dźwignia 4 - łącznik mocujący cięgno 5 - zamek 6 - otwór do wprowadzenia korby 7 - dławiki do wprowadzenia przewodów zasilających i sterujących 8 - miejsce na założenie kłódki blokady po włożeniu korby 9 - bezpiecznik, 10 - przełącznik rodzaju pracy 11 - przyciski sterowania lokalnego 12 - zaciski doprowadzenia zasilania 24V DC 13 - zaciski do przyłączenia przewodów sterujących 14 - korba, 15 - czujnik otwarcia drzwiczek 16 - zespół motoreduktora |
