Zespół sterowniczy rozłącznika RPZ-24 typu SIEN-1.2 jest elementem niezbędnym do realizowania funkcji zabezpieczeniowych i sterowniczych. Zespół przeznaczony jest do współpracy ze sterownikiem obiektowym dowolnego producenta umieszczonym w osobnej obudowie. W proponowanym rozwiązaniu zastosowano w module informacyjno-sterowniczym napędu nowe rodzaje przycisków sterujących, przełączników, zacisków przyłączeniowych oraz czujnika położenia drzwiczek. Zespół sterowniczy SIEN-1.2 jest przystosowany do montażu na różnych słupach linii napowietrznych SN. Jest dostarczony z konstrukcją mocującą do słupów. Zespoły sterownicze typu SIEN-1.2 mogą współpracować ze wszystkimi dostępnymi sterownikami teleinformatycznymi i radiowymi w sieciach GSM/GPRS, Tetra i innych.
Zespół sterowniczy SIEN-1.2 jest przystosowany do pracy w cyklu zamknij, otwórz (C-O) wraz z łącznikami napowietrznymi średniego napięcia w obudowie zamkniętej ze zintegrowanym napędem elektromechanicznym typu RPZ-24 produkcji IEN-PIB Oddział Białystok. Zastosowany w napędzie moduł informacyjno-sterowniczy umożliwia uruchamianie napędu lokalnie z poziomu szafy napędu oraz zdalnie drogą radiową lub teleinformatyczną za pomocą specjalnego sterownika obiektowego z akumulatorami znajdującymi się w osobnej obudowie, podłączonymi do zespołu sterowniczego SIEN-1.2. Zainstalowany moduł realizuje funkcje informacyjne stanu napędu i łącznika do sterownika oraz funkcje sterowniczo-wykonawcze pochodzące ze sterownika. Wyposażeniem podstawowym zespołu sterowniczego SIEN-1.2 jest moduł superkondensatorów 33F/32V wspomagający pracę akumulatorów. Takie rozwiązanie przynosi wiele korzyści tj. wydłuża żywotność akumulatorów, ogranicza gwałtowne skoki prądowe na akumulatorach, które negatywnie wpływają na ich właściwości, zapewnia dodatkowe kilka przełączeń nawet w przypadku rozładowania akumulatora bądź jego awarii.
| Parametry techniczne | |
| Napięcie zasilania | 24 V DC |
| Źródło zasilania | baterie akumulatorów 2x20 Ah 12V (umieszczone w szafce sterownika obiekt. oraz moduł superkondensatorów 33F/32V) |
| Moduł sterowniczy | lokalny z wyjściem do modułu sterowniczego zdalnego i telemechaniki |
| Masa zespołu | 15 kg |

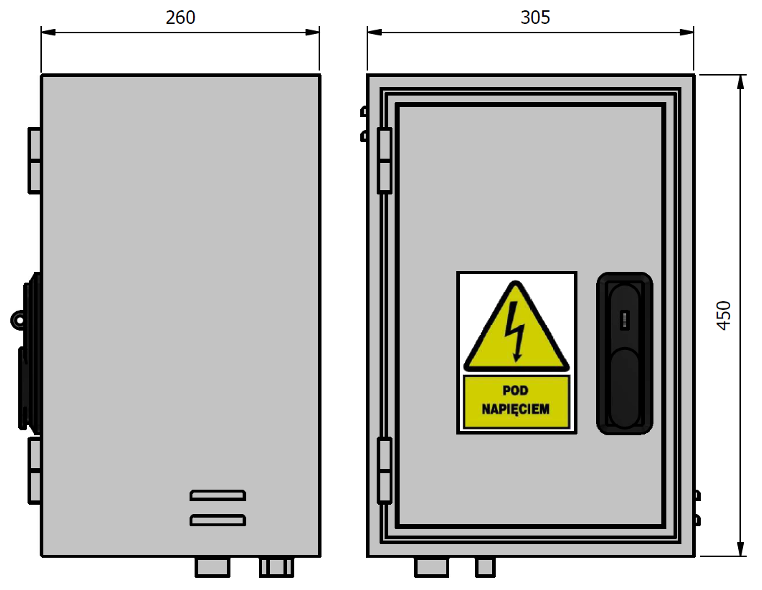

| Wymiary gabarytowe |
450 x 305 x 260 mm |
|
Temperatura pracy |
-40° +50°C |
|
Stopień ochrony obudowy |
IP44, IK10 |
 |

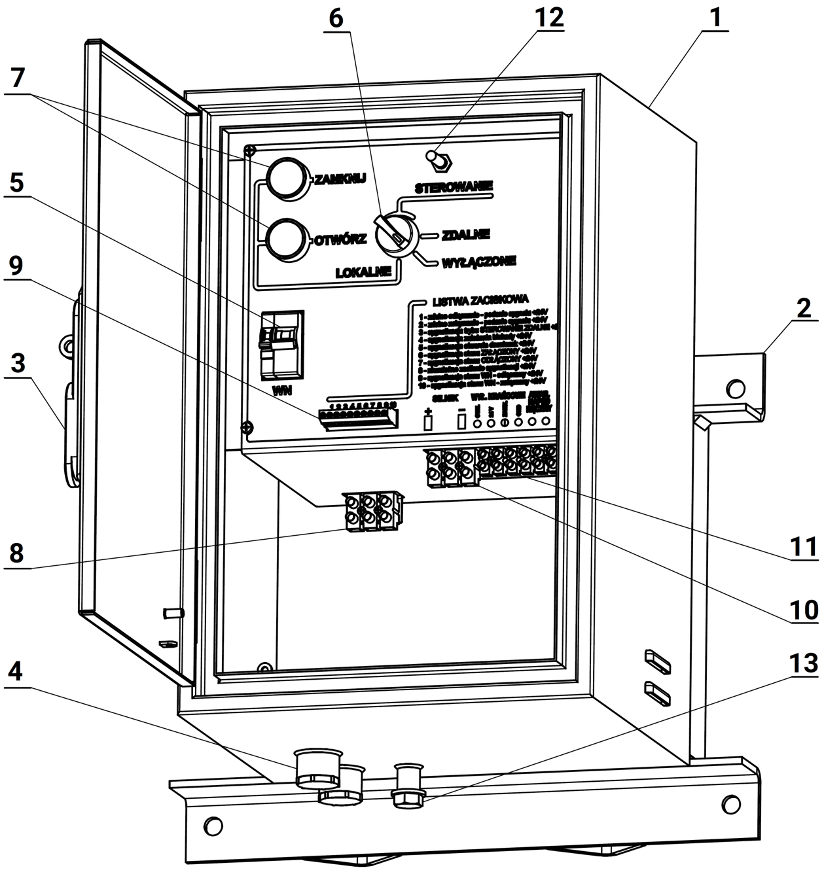

1 - obudowa 2 - elementy mocowania do słupa 3 - zamek 4 - dławiki do wprowadzenia przewodów zasilających i sterujących 5 - wyłącznik nadprądowy 6 - przełącznik rodzaju pracy 7 - przyciski sterowania lokalnego ZAMKNIJ/OTWÓRZ 8 - listwa zaciskowa doprowadzenia zasilania 24V DC 9 - listwa zaciskowa do przyłączenia przewodów sterujących 10 - listwa zaciskowa przewodów motoreduktora 11 - listwa zaciskowa wyłączników krańcowych rozłącznika RPZ-24 12 - czujnik otwarcia drzwiczek 13 - zacisk uziemienia zespołu sterowniczego |
