Napęd NO-1 przeznaczony jest do ręcznego sterowania odłącznikami typu SON-24 oraz rozłącznikami SRN-24 w odmianach A i B, montowanymi na żerdziach ŻN lub BSW. Mechanizm umożliwia otwieranie i zamykanie łącznika ruchem posuwisto-zwrotnym lub obrotowym, zapewniając prostą i bezpieczną obsługę. Stalowa konstrukcja napędu zabezpieczona jest cynkowaniem ogniowym zgodnie z normą PN-EN ISO 1461:2023-02, co gwarantuje odporność na korozję i trwałość w eksploatacji terenowej.

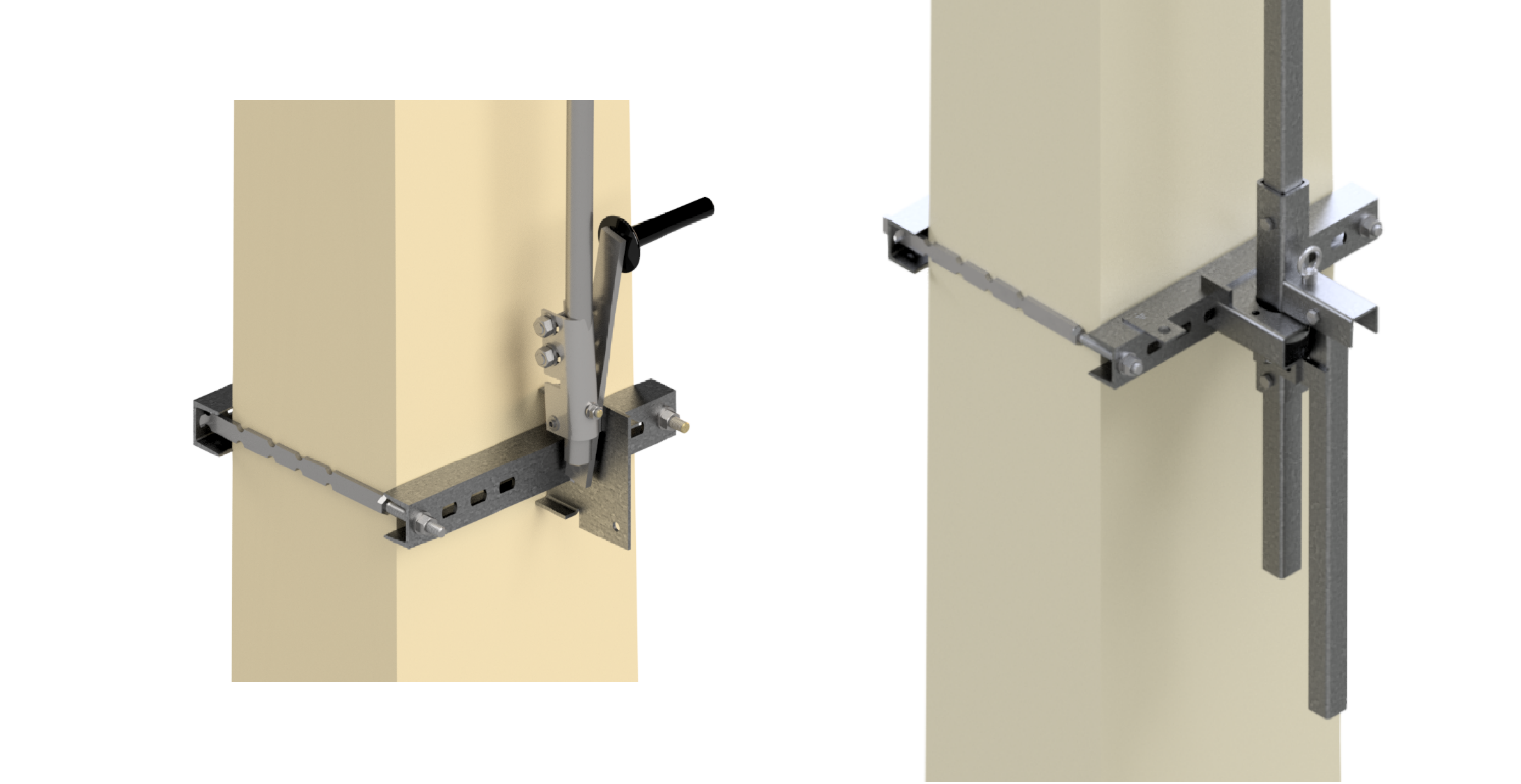

Napęd składa się z części mocującej do słupa, do której zamocowana jest blacha lub profil główny napędu. Do niej przymocowana jest dźwignia napędu. Napęd posiada również mocowanie cięgna, które jest przelotowe, dzięki czemu umożliwia regulację położenia napędu na słupie. Ostateczną pozycję cięgna można zablokować poprzez przewiercenie otworu w cięgnie i zabezpieczenie śrubą. Napęd posiada dwie pozycje (otwarty, zamknięty), które mogą zostać zabezpieczone kłódką energetyczną poprzez przełożenie jej przez otwór.
Napędy ręczne do łączników napowietrznych wykonane są ze stali, zabezpieczone przed korozją poprzez cynkowanie metodą zanurzeniową (ogniową) powłoką o grubości zgodnie z normą: PN-EN ISO 1461:2023-02.
| Typ napędu | Nr katalogowy |
| Napęd ręczny typ NO-1 (ruch posuwisto-zwrotny) | 050 401 |
| Napęd ręczny typ NO-1 (ruch obrotowy) | 050 401.1 |
